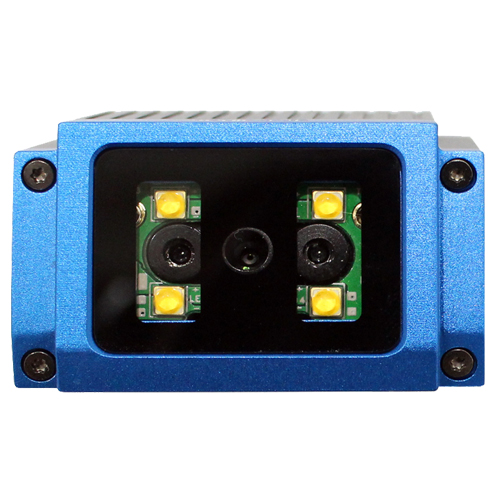

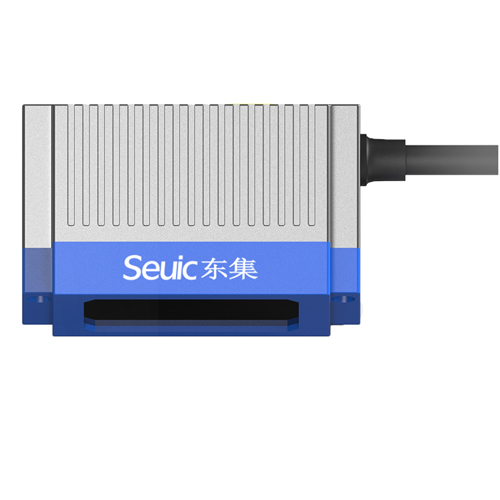

? ? ? X4mini是一款適用于制造行業、可識別高密度鐳雕二維碼/標簽二維碼的小型固定式讀碼器。適用于工廠自動化設備集成、機器人作業集成、MES過站掃碼、制造質量追蹤等場景。

SEUIC東大集成X4mini超小型固定式讀碼器特點：

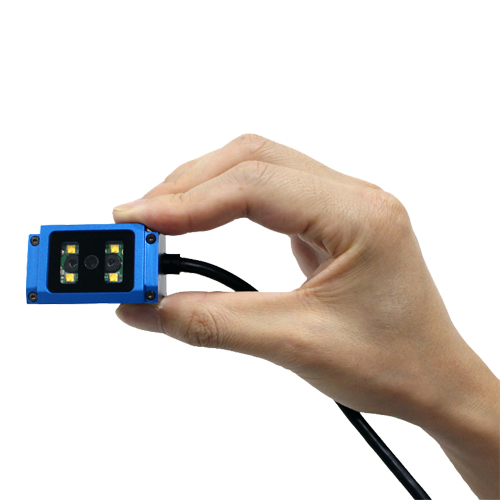

超小型外觀設計：

狹小空間設備集成；

超小尺寸設計 45mm * 27mm * 30mm。

高性能，無懼微縮條碼：

百萬像素帶全局快門的CMOS傳感器，識別微縮型二維碼。

全方向，場景化靈活安裝：

適宜90度垂直安裝固定，物體表面反光，X4 mini 垂直讀取也能輕松應對。

人機交互友好：

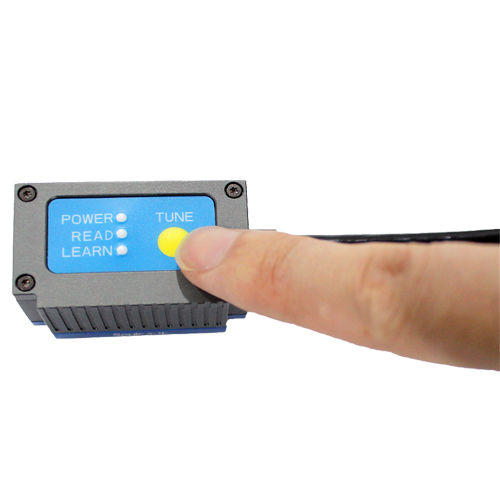

鍵快速協調按鈕 ，脫機調試更輕松。

SEUIC東大集成X4mini超小型固定式讀碼器參數：

一、性能、物理及使用環境參數

類型 標準型

圖像傳感器 帶全局快門的CMOS傳感器 1280x800

照明光源 高亮度白色LED

瞄準器 激光雙點定位瞄準器 650nm, ClassII

幀率 最高可達60幀/秒

可讀取條碼類型

一維碼 所有標準一維條碼

二維碼

DataMatrix（ECC200）、QR code 、Micro QR、PDF417、

MicroPDF417、Maxicode、Aztec 等

郵政碼 英國皇家郵政、日本郵政、Planet、Postnet等

讀取方向 支持全向讀取任意方位條碼

識別精度

一維碼：3.3mil（SR）

二維碼：4.5mil（SR）

5mil DM code 50mm ~ 120mm

10mil DM code 30mm ~ 180mm

視場范圍

（典型焦距）

50mm 焦距：38.3mm x 21.4mm

140mm 焦距：170mm x 67.7mm

數字輸入 2路輸入

數字輸出 2路輸出

通訊接口 USB、RS-232

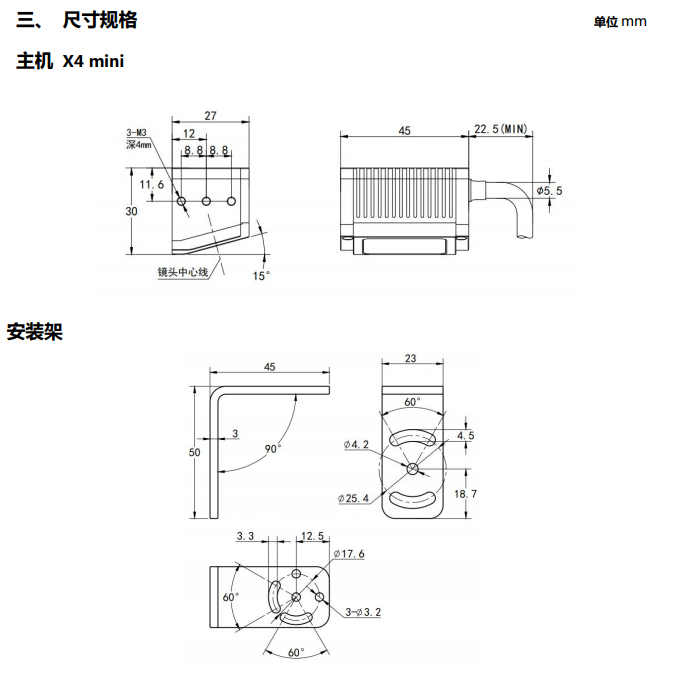

尺寸 45mm x 27mm x 30mm

重量 約 130g（含線纜）

工作溫度 0℃至50℃

儲存溫度 -20℃至70℃

濕度 5% to 95% RH 無凝露狀態

防護等級 IP65

外殼材料 鋁合金

電源/功耗 5~24V DC

靜電放電(ESD) ±15kV 空氣放電，±8kV 直接放電

配置編程

“Tune”一鍵智能學習調整

USB Serial 和 RS232 命令配置

快速掃描配置

二、型號配置說明

型號 鏡頭類別 窗口朝向 光源類別 瞄準器 通訊接口

X4mini-1SR- 0W21 標準鏡頭 垂直開窗

白色高亮

LED

激光雙點瞄

準器

USB/RS232

X4mini-1SR- 0R21 標準鏡頭 垂直開窗

紅色高亮

LED

激光雙點瞄

準器

USB/RS232

四、 外部設備和配件

標準配件 5V電源適配器×1 、L型安裝架×1 、安裝固定螺絲x4、快速使用手冊x1

可選配件

USB通訊線纜CBL-D131-U1-02S

RS232通訊線纜CBL-D131-R1-02S

SEUIC東大集成X4mini超小型固定式讀碼器應用：

? ? ? ? ? ? ? ? ? ? ? ?工廠自動化設備集成、機器人作業集成、MES過站掃碼、制造質量追蹤等場景。

SEUIC東大集成X4mini超小型固定式讀碼器產品資料：

?X4mini產品規格書V1.2 下載
