民德工業DPM讀碼方案賦能新能源鋰電生產應用

隨著車企停止銷售燃油車計劃的逐步推出與各國碳中和政策的陸續實施，新能源汽車逐漸成為當下各國汽車發展方案的主角。

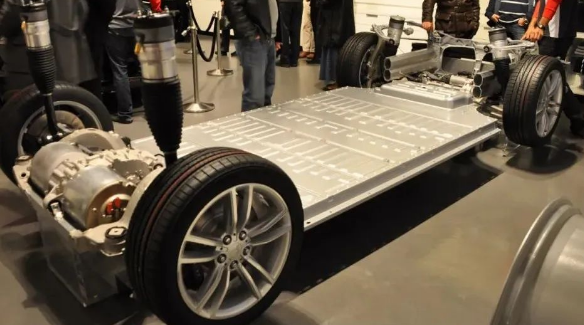

新能源汽車的滲透率不斷增加，動力電池需求也水漲船高。憑借著高能量密度、高功率密度等多方面的優勢，動力鋰電池的應用在電動汽車領域迅速獲得青睞并快速發展。如今，作為當下動力電池技術路線的“王者”，鋰電更是被特斯拉CEO馬斯克稱之為“新石油”。


民德電子擁有成功的鋰電生產工業讀碼應用經驗

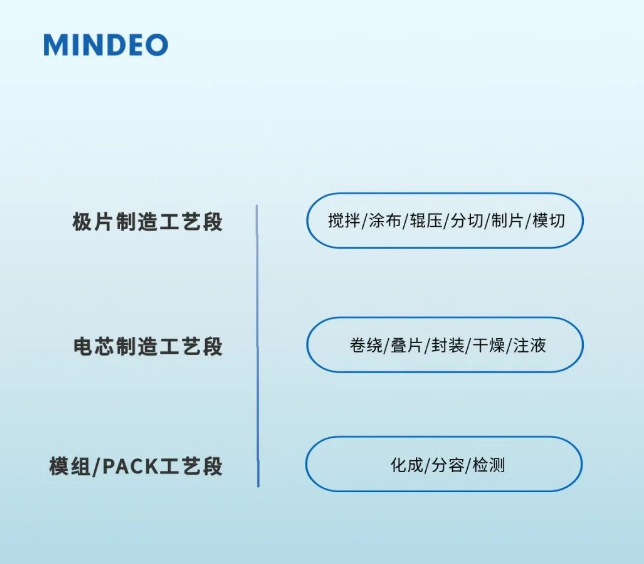

鋰電池生產過程繁雜，從前段極片制造工序，到中段電芯合成工序，再到后段化成封裝工序，全流程生產涉及到50多道工序。

民德電子作為國內條碼識讀領導廠商，基于過往豐富的制造業生產流程的條碼追溯應用經驗，在鋰電生產流程中，民德電子工業DPM讀碼產品賦能鋰電生產成品電池讀碼應用。

一應用說明

基于電池的應用需求不同，成品電池的結構形態也各有不同，電池結構由電芯制造工藝來決定。


目前動力鋰離子電池的電芯制造工藝主要有卷繞和疊片兩種，對應的電池結構形式重要為圓柱與方形、軟包三種，圓柱和方形電池主要采用卷繞工藝生產，軟包電池則重要采用疊片工藝。

在經過封裝化成工序后，一塊基本的電池就制作完成，后續需要將大批量成品電池賦碼后，放入托盤入庫，為方便產品追溯，在入庫前需要讀碼進行產品數據采集。

二應用挑戰

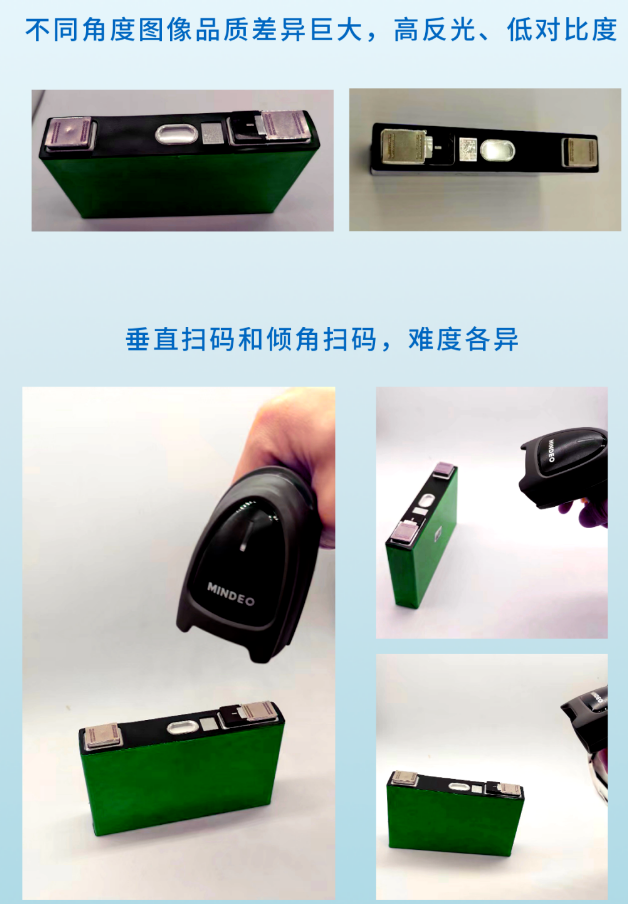

1、方形電池頂蓋金屬碼讀碼

難點

激光鐳雕打碼，高反光、低對比度；

不同角度圖像品質差異巨大，在整盤入庫掃碼中，手持掃描槍需要兼容從較容易的垂直角度，到較難讀的各種傾斜角度的條碼掃描；

考慮到每天大批量整盤成品入庫，需要在穩定掃碼的同時，還具備超快識讀速度，保證作業效率。

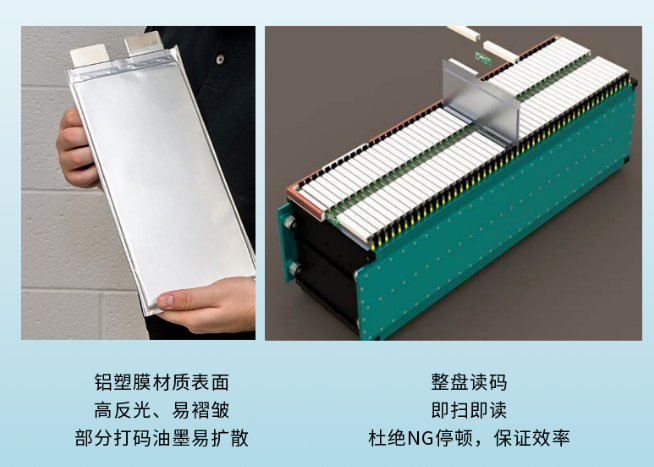

2、軟包電池油墨噴碼掃碼


難點

軟包電池封裝表面是鋁塑膜材質，具有強烈的反光特性，需要掃碼器擁有絕佳的反光處理能力；

每塊電池的打碼效果受油墨擴散、油墨不足以及變形等影響，條碼識讀也受到較大干擾，需要掃碼器具備較強的算法修正能力；

包裝材質較軟，表面會有不同程度的褶皺，會影像掃碼時的識讀表現，需要掃碼器具備較強的抗畸變和不規則條碼識讀能力；

考慮到作業效率，整盤掃碼需要能即掃即讀，不能有單次NG導致的作業停頓情況出現，影響作業效率。

三應用方案及產品

為了應對更為苛刻的DPM條碼識讀在鋰電成品入庫端的應用，民德電子針對性優化并升級了技術方案和產品性能。

01百萬級像素傳感器

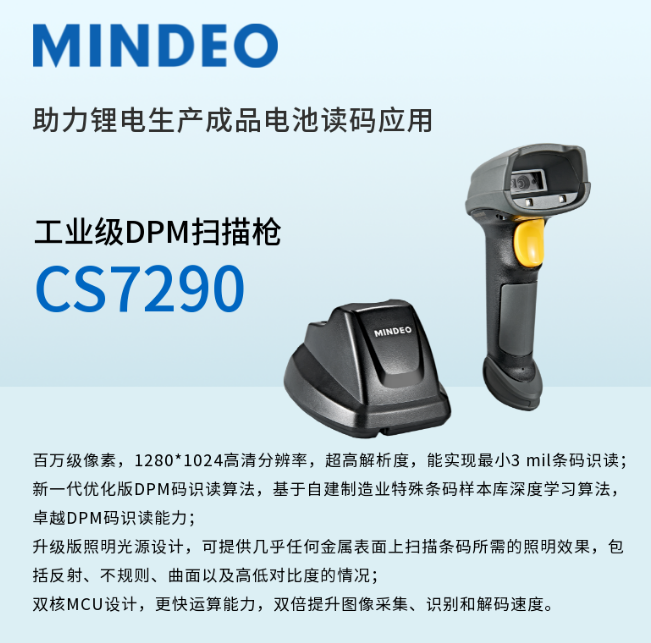

針對制造業更為苛刻的掃碼要求，民德電子工業級DPM掃碼槍采用百萬級像素圖像傳感器，具備超高解析度，能勝任軟包電池表面，大小不一的條碼中最小到3 mil的條碼識讀。

02DPM碼算法升級

新升級的新一代DPM碼識讀算法，基于民德電子自建數萬制造業特殊條碼樣本庫的深度學習算法，可提供包括包括激光蝕刻、油墨標記、化學蝕刻、噴墨塑模、涂覆、熱噴涂以及點刻在內的制造業特殊條碼的良好識讀能力。

03光學照明系統升級

針對金屬DPM表面高反光和低對比度的難點，民德電子在光學照明方面優化了光源設計，采用高亮度照明光源異位自動打光方案，避免同平面發光產生的反光現象，可在算法控制下，提供幾乎任何金屬表面上掃描條碼所需的自動打光照明效果，包括反射、不規則、曲面以及高低對比度的情況。

04雙核MCU

為了提升解碼速度和掃碼效率，民德電子將之前的單核MCU升級到雙核MCU，實現了更快的運算能力，提升了圖像捕捉、識別以及解碼速度，保證了高效率入庫掃碼的進行。

05超大傾斜角

考慮到傾角條碼的掃描難度，民德電子提升了掃描槍可允許的掃描最大傾斜度到左右70度，前后75度，滿足了一線作業人員的高效率、隨心所欲的精準掃描體驗。
